开卷机增径胶套的工作原理及图

   一、开卷机芯轴通过四个端面上带斜度燕尾槽连接四块扇形板，每块扇形板在尾端通过一个径向滑道防止其轴向窜动，但可以实现沿径向涨缩。

   二、在卷筒轴尾端连接有旋转油缸，油缸活塞杆通过卷筒轴中心的拉杆驱动前端四棱轴轴向滑动，从而带动扇形板径向涨缩。

    三、开卷机卷筒可以通过附加的四块扇形板来增加公称直径。开卷机机架可以在机座的导轨上移动，由液压缸进行驱动，可实现中心位置控制。

    四、为加强卷筒的稳定性，在卷筒头部设计有支撑臂装置，当卷筒上有钢卷时，支撑臂通过油缸驱动，托住卷筒头部，平时支撑臂缩回，不会影响钢卷上卷。

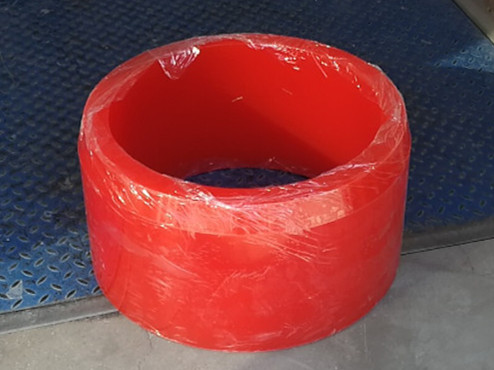

    五、开卷机出厂直径一般是根据客户需求订做，一般可涨至510，如果客户需要其达到更大直径，则采用往上加增径套的办法来完成，其可选用610、730、760等型号的开卷机增径套，此聚氨酯增径套一般为红色聚氨酯材质，回弹性好，使用方便，帮助实现不同开卷内径的快速变换！
